La impresión con eliminación de líneas ocultas en CAD se refiere a la técnica de eliminar automáticamente las líneas ocultas que ocultan los objetos en primer plano al imprimir modelos 3D. ¿Cómo funciona? Este artículo detallará los métodos y técnicas para la impresión con eliminación de líneas ocultas en CAD, ayudándole a dominar fácilmente esta práctica función.
Pasos para la impresión de eliminación de líneas ocultas CAD:
1. Invoque el comando de impresión CAD
Después de abrir el archivo de dibujo en GstarCAD, presione la tecla de acceso directo [Ctrl+P] para abrir el cuadro de diálogo [Imprimir-Modelo].
2. Establecer parámetros de impresión CAD

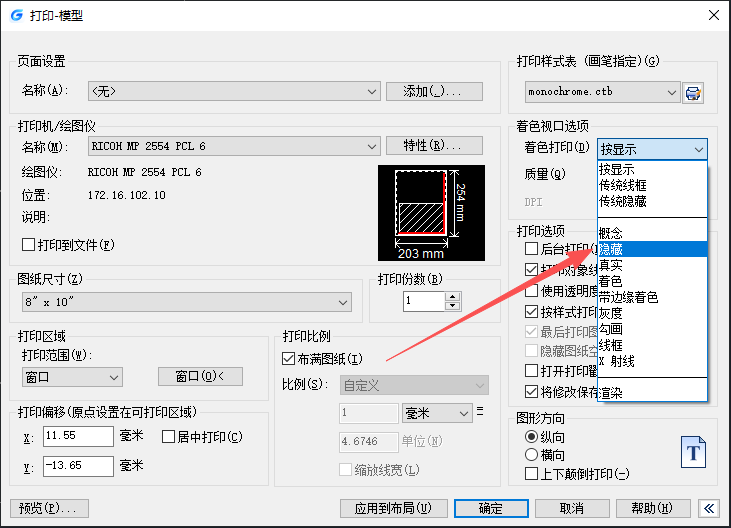

En el cuadro de diálogo Modelo de impresión, en el área Opciones de ventana gráfica sombreada, busque la lista desplegable Impresión sombreada.
De la lista desplegable, seleccione la opción «Ocultar».
3. Impresión completa
Después de la configuración, haga clic en «Aceptar» para comenzar a imprimir y obtendrá el dibujo con el efecto de eliminación de líneas ocultas.
La impresión CAD con agujeros ocultos es una habilidad esencial que todo diseñador debería dominar, ya que mejora significativamente la profesionalidad y la legibilidad de los dibujos. Este efecto se puede lograr fácilmente tanto en el espacio de diseño como en el espacio del modelo.
Al aprender el método de impresión de líneas ocultas CAD que se presenta en este artículo, podrá crear fácilmente dibujos de ingeniería claros y profesionales. La práctica es clave para dominar el diseño, por lo que le recomendamos que abra el software GstarCAD y lo pruebe usted mismo.
