En el proceso de diseño CAD , a menudo necesitamos editar tipos específicos de objetos. Al trabajar con dibujos complejos, los métodos tradicionales de apuntar y hacer clic y de selección de cuadro son ineficientes y propensos a errores. Aquí es donde la función de selección de filtros CAD resulta útil. Entonces, ¿cómo funciona la selección de filtros CAD? Este artículo detallará los métodos y técnicas para la selección de filtros CAD. ¡Veámoslo!
Pasos del método de selección de filtrado CAD:
1. Comando FILTRO
(1) Después de abrir el archivo de dibujo en GstarCAD, ingrese FILTRO o FI en la línea de comando y presione Entrar para abrir el cuadro de diálogo [Filtro de selección de objetos].
(2) En el cuadro de diálogo Filtro de selección de objetos, el área Filtro de selección establece las condiciones de filtrado según sus propias necesidades: seleccione el tipo de objeto, establezca las propiedades y defina los operadores y valores.

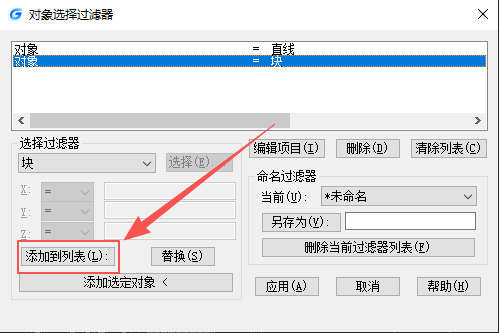

(3) Haga clic en [Agregar a la lista] para agregar las condiciones a la lista de filtros.
(4) Finalmente, haga clic en el botón [Aplicar] y seleccione el área que desea filtrar en la imagen.
2. Comando QSELECT

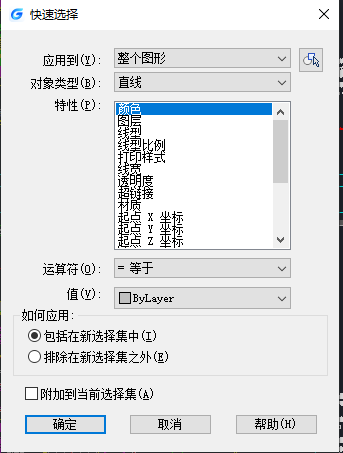

(1) Después de abrir el archivo de dibujo en GstarCAD, escriba QSELECT en la línea de comando y presione Entrar para abrir el cuadro de diálogo [Selección rápida].
(2) En el cuadro de diálogo Selección rápida, configure el alcance de la aplicación, seleccione el tipo de objeto, seleccione las propiedades y configure los operadores y valores.
(3) Después de la configuración, haga clic en [Aceptar] para realizar el filtrado.
Dominar las técnicas de filtrado CAD puede mejorar significativamente la eficiencia del dibujo, especialmente al trabajar con dibujos complejos. Puede elegir el método de filtrado adecuado según sus necesidades específicas. Esperamos que este artículo le ayude a completar su trabajo de diseño de forma más eficiente.
